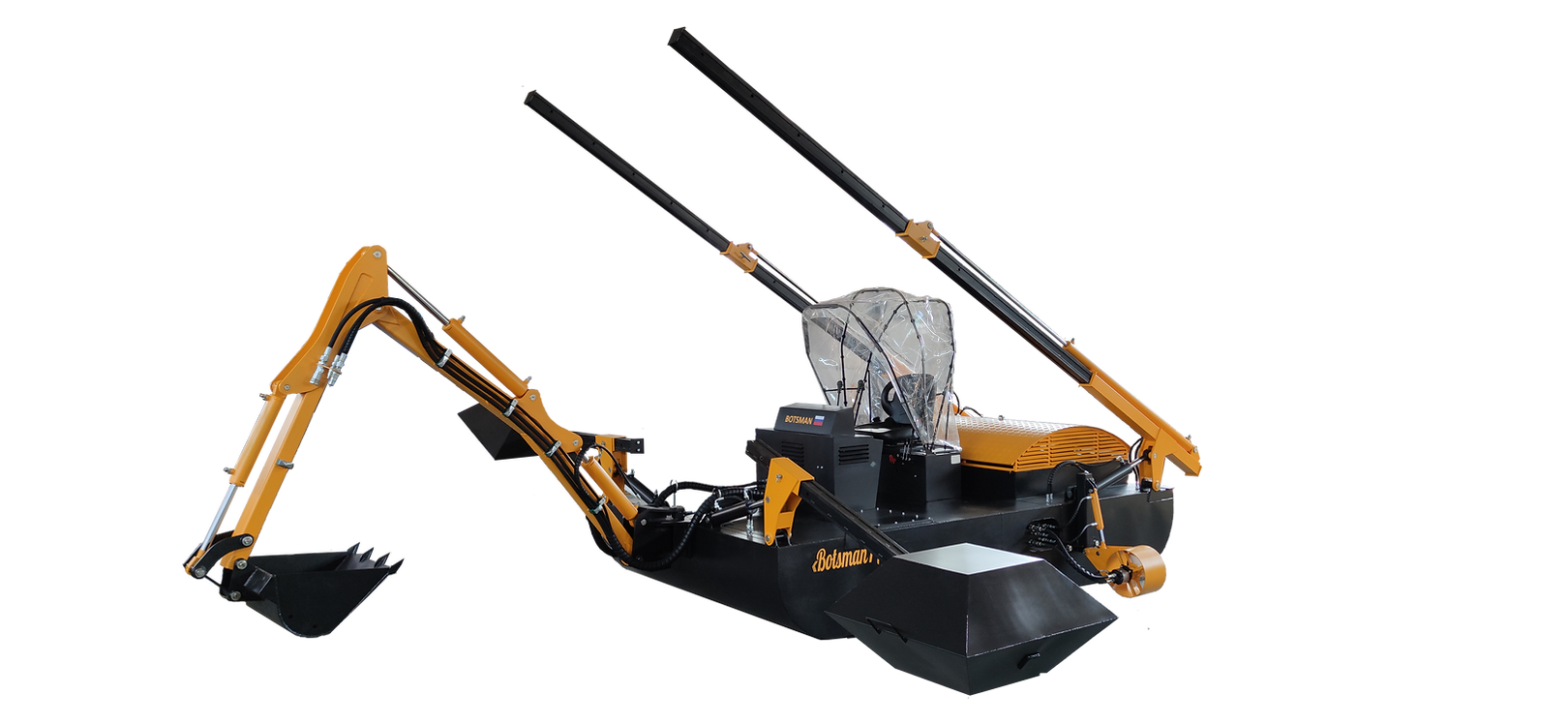

Botsman PA01, РА02, РА03
Назначение
• Очистка и дноуглубление водоемов.
• Добыча гравия, песка, глины (грунт l-V, V категории ), торфа, сапропеля, водорослей.
• Укрепление береговой линии.
• Забивка шпунтов, бревен, ограждений.
• Очистка водоёмов от растений, водорослей, ила, мусора, шлама, хвостов и т.д.
• Участие в строительстве дамб, мостов, плотин.
• Работы на золоотвалах.
• Установка и укрепление сооружений на болотах.
• Мелиорация.
• Очистка водосточных каналов и трубопроводов.
• Копка траншей для кабеля, водопровода, канализации.
• Строительство сооружений в не проходимых местах.
• Лесозаготовка
• Работы по локализации пожаров и спасению людей.
• Шахтные водоотливные установки
Технические характеристики
- Понтон: цельнометаллический
- Способ передвижения: гребные винты, боковые колеса экскаваторная стрела, подвесной мотор, закольные сваи.
- Насос: песковый, погружной, абразивостойкий с измельчителем.
- Способ разработки земснаряда: фрезерование с измельчением.
- Все установки имеют сертификат, декларацию соответствия, паспорт с инструкцией по обслуживанию и эксплуатации.
- Обучение эксплуатации и обслуживания бесплатное.
Наименование
Единицы измерения
Количество
Габариты судна длина/ширина/высота
м.
4,2/2,38/2
Производительность землесоса
м³/час
170
Напор
м.
40
Мощность дизельного двигателя
л.с.
58

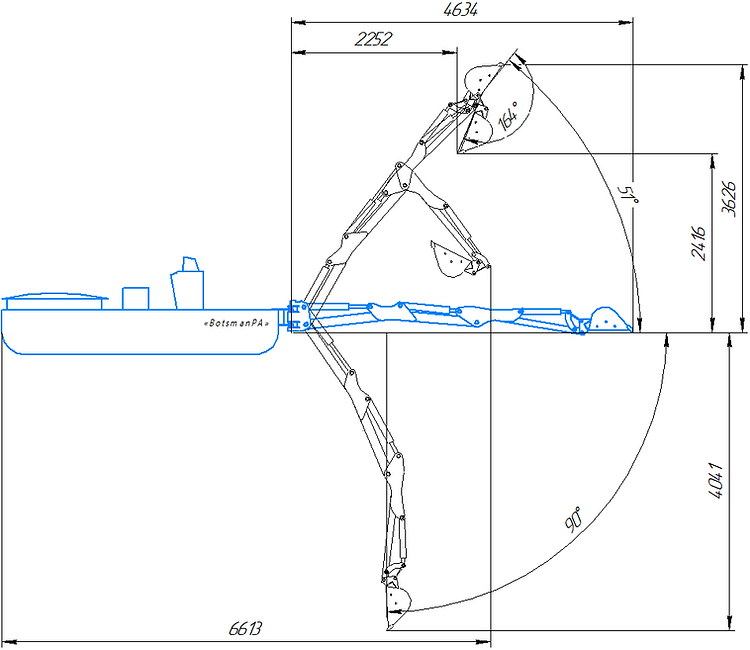

Глубина разработки землесосом
м
4,2
Глубина разработки ковшом
м
4
Гидростанция
контур
3
Диаметр пульпопровода
мм
100
Длина закольной сваи
м
5,4
Расход топлива
л/час
3-7
Водоизмещение
т
4,8
Осадка
м
0,3
Высота борта
м
0,6
Вес базовой комплектации «РА01»
т
1,9
Максимальный диаметр входных частиц землесоса
мм
30
Емкость топливного бака
л
70
Напряжение питания
В
12
Комплектация моделей
Комплектация земснаряда
Botsman РА01
Botsman РА02
Botsman РА03
Экскаваторная установка с поворотным механизмом
Дизельный привод TDME, 490 Dizel Engine 58 л.с.
Моторный отсек в трюме судна
«Землесос РА170»
Закольные сваи
Шагающие закольные сваи
Два гребных винта с гидроприводом подъема
Масляный охладитель электрический
Дополнительный радиатор охлаждения двигателя
Гидравлические поплавковые передние опоры
Вилы шестизубые
Колеса для передвижения, боковые, 4 шт. с креплениями
Ковш
Зип
Ремкомплект гидравлики
Осушительные автоматические помпы в трюме
Топовый огонь
Ходовой огонь
Дополнительное оборудование
Наименование
Botsman РА01
Botsman РА02
Botsman РА03
Закольные задние сваи с гидроприводом - 2 шт.
Вибропогружатель свай, труб, бревен, шпунтов. Насадки для шпунта и столбов.
Гидробур, 200 мм
Камышекосилка «К2 Шумахер», ширина покоса 2,4 метра
Вилы шестизубые
Ковш 60 л.
Грузовые грабли
Грабли с сеткой
Грабли коллекторные с сеткой
Навеска «Захват» для перетаскивания тяжелых грузов, гидравлическая
Навеска «Захват» для перетаскивания тяжелых грузов с поворотным механизмом
Грейферный ковш, 100 л
Грейферный ковш, 100 л., с поворотный механизмом
Навесные колеса задние с боков, 2 шт
Ремкомплект гидравлики для «Botsman РА01», «Botsman РА02»
Рукав напорный износостойкий латексный с пропиткой, с гайками 20 метров в бухте, диаметр 100 мм.
Осушительные автоматические помпы в трюме, 2 шт для «Botsman РА01», «Botsman РА02»
Кабина с откидной крышей
Ствол на землесос для перекачивания пульпы
Пожарный ствол
Комплект ключей для гаек рукавов
Чехол на гидростанцию для «Botsman РА01»
Картплотер, эхолот-навигатор
Система подводного видео наблюдения, 8-дюймовый цветной дисплей высокого разрешения 800 х 480 px и видеокамера высокого разрешения Sony Super
Прицеп автовоз, грузоподъемность 2,5 т., с платформой над колесами, ширина платформы 2,4 метра, тормоза инерционные
Гидравлический генератор HG DYNASET . HG3 3,5 кВт, 230V, 50Hz
Гидравлические компрессор DYNASET HK 450/8 - 450 л/мин, 8 бар, бак 4 л.
