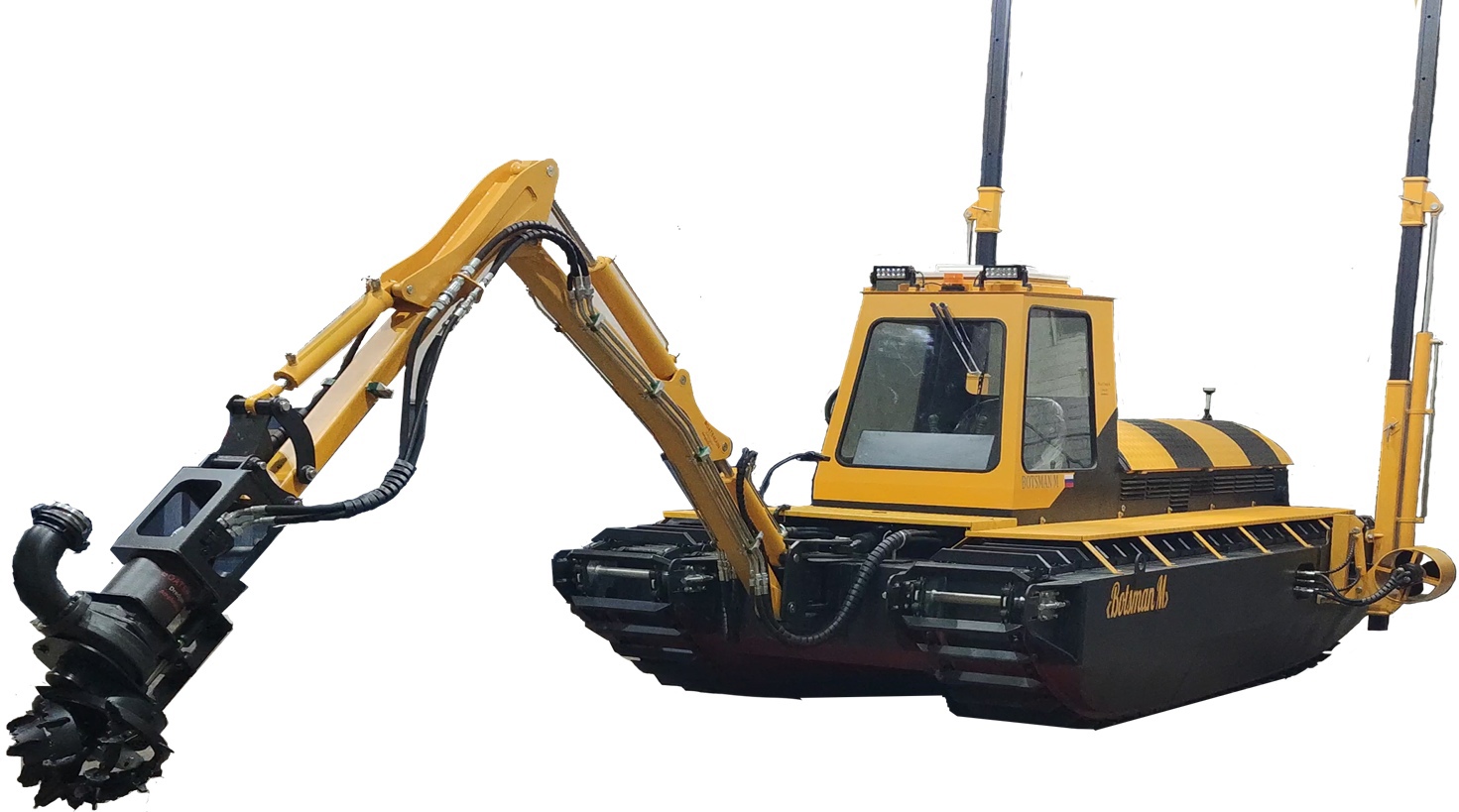

Botsman M

Назначение

• Очистка и дноуглубление водоемов.
• Добыча гравия, песка, глины (грунт l-V, V категории ), торфа,  сапропеля, водорослей.
• Укрепление береговой линии.
• Забивка шпунтов, бревен, ограждений.
• Очистка водоёмов от растений, водорослей, ила,  мусора, шлама, хвостов и т.д.
• Участие в строительстве дамб, мостов, плотин.
• Работы на золоотвалах.
• Установка и укрепление сооружений на болотах.
• Мелиорация.
• Добыча золота.
• Очистка водосточных каналов и трубопроводов.
• Копка траншей для кабеля, водопровода, канализации.
• Строительство сооружений в не проходимых местах.
• Лесозаготовка.
• Работы по локализации пожаров и спасению людей.
• Шахтные водоотливные установки.


Технические характеристики

Наименование

Единицы измерения

Количество

Габариты судна длина/ширина/высота

Транспортные габариты, длина/ширина/высота:

м

5/2,38/2,3

7,8/2,38/2,45

Двигатель дизельный, 4-х цилиндровый, топливный насос высокого давления механический, без турбины, два радиатора       жидкостного охлаждения с притоком воздуха в моторный отсек,  мощность двигателя .

л.с.

104

Производительность землесоса: Botsman М200

Производительность землесоса: Botsman М250

м³/час

200

250

Напор водяного столба Botsman М200

Напор водяного столба Botsman М250

м

35

40

Диаметр входных частиц насоса

мм

до 35

Глубина разработки землесосом

м

4,2 (6)

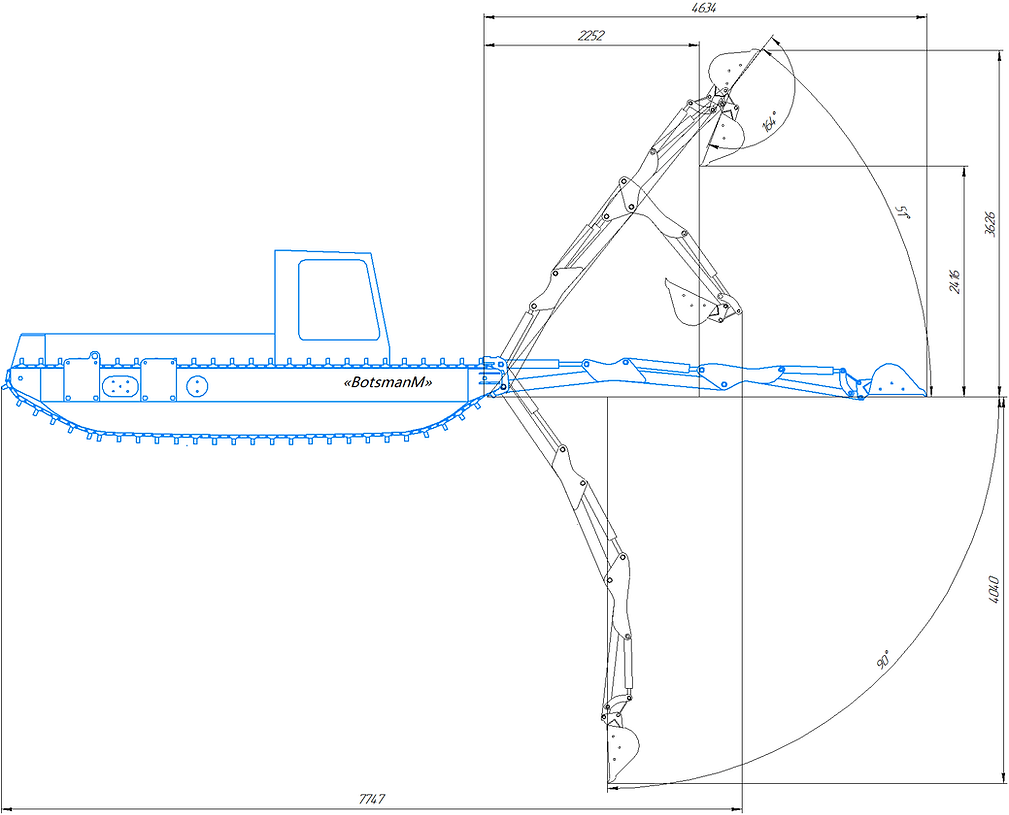

Глубина разработки ковшом

м

4

Закольные сваи стабилизации с гидроприводом длиной

м

5,4

Мощность N, одного гребного винта при оборотах ДВС 2500 об/мин

кВт

10,3

Диаметр пульпопровода

мм

100

Водоизмещение

м3

7,6

Ватерлиния

м

0,3

Валовая вместимость судна (БРТ) / Дедвейт

т

3,1

Высота борта

мм

750

Максимальная осадка

мм

460

Площадь парусности вместе  с экскаваторной стрелой и закольными сваями

м2

6,95

Метацентрическая высота при сложенной и опущенной стреле и без закольных свай с балластом в моторном отсеке

м

0,5

Допустимая высота волны

м

0,25

Коэффициент полноты ватерлинии


0,7

Вес базовой комплектации без навесок

т

3,3

Емкость топливного бака

л

150

Гидростанция  4-х контурная с электрическим радиатором охлаждения масла, поток от 20 до100 л/мин., давление от 160 до 200   бар

Способ передвижения

 металлические гусеницы, гребные винты, экскаваторная стрела

Способ разработки земснаряда

фрезерование c измельчением

Управление всеми механизмами осуществляется из кабины машиниста


Фреза с абразивостойкими ножами


Все навесное оборудование подключается с помощью быстроразъемных соединений


Кабина машиниста отапливаемая, с кондиционером


Базовая комплектация

Комплектация земснаряда

Количество

Цельнометаллическое судно

1

 Кабина оснащена блоком управления и панелью инструментов, приборами контроля гидравлической системы всех элементов и двигателя, эргономическим сидением, кондиционером (опция), аварийно-спасательным люком, системой отопления кабины машиниста, системой видео наблюдения с картой памяти и поддержкой 3G

1

Металлические гусеницы на катках, секционные, разборные. Два независимых гидравлических двигателя

1

Двигатель судовой дизель  мощностью 104 л.с., с жидкостным охлаждением, и дополнительным радиатором охлаждения, 4-х цилиндровый, топливный насос высокого давления механический, без турбины, два радиатора жидкостного охлаждения с притоком воздуха в моторный отсек

1

Моторный отсек в трюме судна

1

Гидростанция 4-х контурная с электрическим масляным охладителем и интеркулером, пятилучевой коллектор компенсации и охлаждения гидравлического масла, гидравлические привода с клапанами стабилизации и сброса

1

Землесос «РА200» или «РА 250»  фрезерный с абразивостойкими ножами и сортировочным измельчителем, насос из износостойкого материала с закалкой и спецпокрытием

1

Экскаваторная гидравлическая установка с поворотным механизмом

1

Гребные винты с гидроприводом подъема и опускания

2

Закольные сваи с гидроприводами для стабилизации на воде

2

Вилы шестизубые

1

Ковш

1

Грабли коллекторные с сеткой

1

Ствол на землесос для перекачивания пульпы

1

Автоматические осушительные помпы в трюме

2

Топовые и кормовые огни

2

Фары ближнего света

2

 Платформа над гусеницами

Бронзовые втулки на экскаваторной стреле

Быстроразъемные соединения

Ремкомплект для гидравлики

1

ЗИП

1

Ключ для гаек напорных рукавов

2

Огнетушитель, аптечка

1

Спасательный жилет

Обучение машиниста и обслуживающего персонала

Погрузка на транспорт покупателя

Декларация о соответствии

Паспорт с инструкцией по обслуживанию и эксплуатации

Выписка из Минпромторга

Сертификат соответствия

Таблица для сравнения моделей

Характеристики

Botsman М200

Botsman М250

Мощность двигателя, л.с.

75

104

Производительность землесоса, м³/час

200

250

Напор водяного столба, м

35

40

Скорость передвижения по твердому грунту, км/час

5

3

Расход топлива с землесосом, при полной нагрузке, л/час

7-8

9-10

Дополнительное оборудование

Вибропогружатель свай, труб, бревен, шпунтов

Гидробур шнековый, 200 мм

Камышекосилка «К2 Шумахер», сегментная, ширина среза 2 метра, толщина среза 40 мм. (вода, воздух)

Камышекосилка «К4 Шумахер», сегментная, Т-образный режущий механизм, ширина среза 2 метра, толщина среза 40 мм. (вода, воздух)

Кусторез, 40 мм

Кусторез, 40 мм

Грейферные вилы

Грейферные вилы

Захват для перетаскивания бревен

Гидравлический закручиватель винтовых свай с насадками для труб 107 и 219 мм

Захват для перетаскивания бревен с поворотный механизмом

Грейферный ковш, 100 л

Грейферный ковш, 100 л., с поворотный механизмом

Грузовые грабли

Грабли коллекторные с сеткой

Ствол на землесос для перекачивания пульпы

Пожарный гидрант

Пожарный ствол

Ремонтный комплект для гидравлики (штуцера, прокладки, шайбы, быстроразъемы, ремкомплект распределителя и цилиндра и т.д.)

Рукав напорный износостойкий, латексный с пропиткой, с гайками 20 метров бухта, диаметр 100 мм

Прицеп автовоз, грузоподъемность 4 т., с платформой над колесами, ширина платформы 2,4 метра, тормоза пневматические

Автономная бустерная насосная станция Botsman LB 170, дальность перекачивания пульпы по горизонтали 250 м., подача 170 м³/час., насос песковый

Автономная плавающая насосная станция Botsman FB 170, дальность перекачивания воды по горизонтали 250 м., подача 170 м³/час., насос песковый

Прицеп-амфибия для перевозки людей и грузов, 4- местный

Каналопромывочная установка PPL-220-M.

Гидравлический генератор HG DYNASET . HG3 3,5 кВт, 230V, 50Hz.

Гидравлический компрессор DYNASET HK 450/8 - 450 л/мин, 8 бар, бак 4 л.

Кондиционер

Картплотер, эхолот-навигатор

Система подводного видео наблюдения, 8-дюймовый цветной дисплей высокого разрешения 800 х 480 px и видеокамера высокого разрешения Sony Super

Преимущества амфибии "Botsman" M

Система подводного видео наблюдения, 8-дюймовый цветной дисплей высокого разрешения 800 х 480 px и видеокамера высокого разрешения Sony Super

• Машина может использоваться как земснаряд, так и плавающий экскаватор.

• Землесос абразивостойкий с измельчителем, фрезерный (работает без засоров). Производительность землесоса 250 куб.м./час.

   Глубина разработки 4,2 м, под заказ до 6 м. Напор водяного столба 45 м.

• Экскаваторная стрела с глубиной выемки грунта до 4 метров.

• Двигатель дизель мощностью 104 л.с. Прошел многолетнюю проверку, показал себя, как надежный и ремонтно-пригодный агрегат. На двигателе минимум электроники, что повысило надежность безотказной работы техники на воде, где присутствует большая влажность и конденсат. Двигатель легко обслуживается, что способствует проведению ТО собственными силами.

• Многофункциональность

• Гидравлическая система четырех-контурная, что позволяет всем узлам и агрегатам работать не зависимо друг от друга.

• Гусеницы металлические, с металлическими катками. Имеют большой запас прочности. Легко ремонтируются и обслуживаются,    имеют большое преимущество перед пластиковыми без катковыми гусеницами.

• Кабина оснащена кондиционером и системой отопления. Приборная панель управления оснащена полным контролем состояния машины. В кабине установлена видеокамера работающая в онлайн режиме. Имеется аварийно-спасательный люк. Стоит система защиты от угона и вандализма.

• Корпус машины металлический, что больше подходит для тяжелых условий эксплуатации, т.к. ремонтно-пригодный.

• Гарантийное и послегарантийное обслуживание. Запасные части всегда в наличии.

• Botsman M более мощная машина для разработки тяжелых грунтов, корневых систем, выемки тяжелых предметов.

• Машина имеет мощные закольные сваи, без которых невозможно производить работы на водоемах.

• Установлены два гребных винта, что способствует большей тяги и маневренности.

• Более мощная экскаваторная стрела, с бронзовыми втулками.

• Регистрация машины может проходить в ГИМС или в Гостехнадзоре.

• Машина зарегистрирована в Минпромторге РФ. Имеет сертификат и декларацию о соответствии.

• Большой ассортимент навесок и приспособлений.

• Машина находится в габаритах для проезда и транспортировки по дорогам общего пользования.

• Обучение обслуживания и эксплуатации техники бесплатное.

• Техника всегда в наличии.
