Botsman 250
Назначение
Земснаряд-экскаватор
Производит работы по добычи золота, песка, гравия, глины,
сапропеля, торфа, грязи и т.д. Установка очищает водоемы от ила, водорослей, шлама, мусора, отходов, хвостов. Производит работы по углублению дна и укреплению береговой линии. Машина принимает участие в строительстве и эксплуатации гидротехнических сооружений.
Многофункциональная установка способна справиться с любыми задачами по благоустройству территорий.
Особенностью этой установки является землесос и уникальная фреза с измельчителем, которая способствует работе насоса без засоров. Закольные сваи позволяют выполнить более точно поставленную задачу.

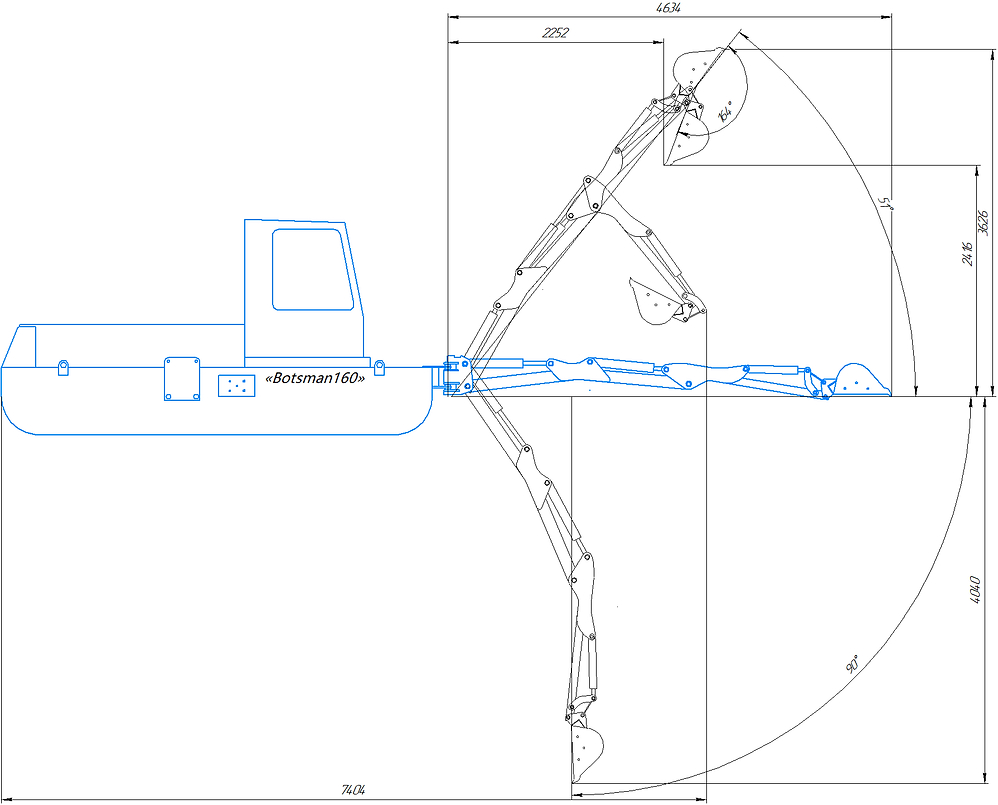

Описание земснаряда
Все механизмы приводятся в действие с помощью гидравлической силы, кроме освещения, приборов контроля и стеклоочистителя . Кабина машиниста полностью автоматизирована.
Сочетание экскаваторной стрелы и насоса делает установку многофункциональной, способной справится с различными задачами на воде и на суше. Корпус судна имеет специальную обработку и покраску, которые соответствуют морским требованиям. Все изнашиваемые узлы изготовлены из высококачественных материалов.
Технические характеристики
Наименование
Единицы измерения
Производительность по пульпе
250 м3/час
Производительность в пересчете на сухой грунт
до 35 м³/час.
Напор
45 м.
Насос
РА250
Двигатель гидростанции
104 л.с.
Максимальная дальность транспортирования грунта по горизонтали при 10
% твердого
1000 м.
Максимальная глубина разработки фрезой
4,5 м., под заказ до 6 метров
Максимальная глубина разработки экскаваторной стрелой с ковшом или
вилами
4 м.
Диаметр всасывающего и напорного пульпопроводов
100 мм.
Длина/ширина/высота земснаряда (судна)
5/2,38/2,3 м.
Грузоподъемность на конце стрелы (4,5 м.)
400 кг.
Поворот стрелы
140 град.
Способ передвижения, спуска и подъема
Гребные винты с гидромоторами, экскаваторная стрела, закольные сваи
Способ разработки грунта
фрезерование с измельчением
Максимальный диаметр входных твердых частиц
35 мм.
Гидравлические закольные сваи
5 м.
Осадка в рабочем состоянии
0,3 м
Емкость топливного бака гидростанции
140 л.
Напряжение питания
12 В
Общий вес земснаряда
3,0 т.
Транспортировка в рабочем состоянии
1 автоприцеп
Комплектация Botsman 250
• Цельнометаллическое судно;
• Кабина оснащена блоком управления и панелью инструментов, приборами контроля гидравлической системы всех элементов и двигателя, эргономическим сидением, аварийно-спасательным люком или кондиционером, системой отопления кабины машиниста, системой видео наблюдения с картой памяти и поддержкой 3G;
• Двигатель судовой дизель TDME 4108 мощностью 104 л.с., с жидкостным охлаждением и дополнительным радиатором охлаждения, 4-х цилиндровый, топливный насос высокого давления механический, без турбины, два радиатора жидкостного охлаждения с притоком воздуха в моторный отсек;
• Моторный отсек в трюме судна;
• Гидростанция с электрическим масляным охладителем и интеркуллером, пятилучевой коллектор компенсации и охлаждения гидравлического масла, гидравлические приводы с клапанами стабилизации и сброса;
• Землесос «РА250» фрезерный с абразивостойкими ножами и сортировочным измельчителем, насос из износостойкого материала с закалкой и спецпокрытием;
• Экскаваторная гидравлическая установка с поворотным механизмом, 1 шт;
• Гребные винты с гидроприводом подъема и опускания, 2 штуки;
• Шагающие закольные сваи с гидроприводами для стабилизации на воде, 2 шт;
• Вилы шестизубые, 0,25 м³, 1 шт;
• Ковш, 1 шт;
• Грабли коллекторные с сеткой, 1,2 м³ , 1 шт;
• Ствол на землесос для перекачивания пульпы, 1 шт;
• Автоматические осушительные помпы в трюме, 2 шт;
• Топовые и кормовые огни, 2 шт;
• Фары ближнего света, 2 шт;
• Платформа над гусеницами;
• Бронзовые втулки на экскаваторной стреле;
• Быстроразъемные соединения;
• Ремкомплект для гидравлики, 1 шт.
• ЗИП (набор рожковых ключей 8-17, отвертка крестовая, отвертка плоская, пассатижи 160мм, клещи разводные переставные, набор шестигранников, ключ рожковый 41-36, ключ рожковый 24-27, кувалда 1000г, смазка водостойкая, перчатки ), 1 шт;
• Ключ для гаек напорных рукавов, 2 шт;
• Огнетушитель -1 шт.;
• Аптечка – 1 шт;
• Спасательный жилет, 1шт;
• Обучение машиниста и обслуживающего персонала;
• Погрузка на транспорт покупателя;
• Паспорт с инструкцией по обслуживанию и эксплуатации;
• Сертификат соответствия;
• Декларация о соответствии;
• Выписка из Минпромторга для ФЗ-44;
Дополнительное оборудование
| Гидробур шнековый, 200 мм |
| Камышекосилка сегментная «К2» «Шумахер», ширина среза 2 метра |
| Камышекосилка «К4» «Шумахер», Т-образный режущий механизм, ширина среза 2 метра1 |
| Кусторез К5, диаметр среза 40 мм, ширина среза 1,6 м. |
| Кусторез-мульчер |
| Захват для перетаскивания бревен |
| Захват для перетаскивания бревен с поворотным механизмом |
| Грейферный ковш, 100 л |
| Грейферный ковш, 100 л., с поворотным механизмом |
| Гидравлический закручиватель винтовых свай с насадками для труб до 108 мм |
| Ковш планировочный1 |
| Бустерная насосная станция «Botsman 150/70» (для увеличения дальности транспортировки пульпы в 2 раза) |
| Пожарный ствол РС 70 с переходной соединительной головкой диаметр 100/50 мм |
| Рукав напорный износостойкий латексный с пропиткой, с гайками, 20 метров в бухте, диаметр 100 мм |
| Поплавок для пульпопровода |
| Механизм снятия и установки закольных свай для транспортировки |
| Прицеп автовоз, грузоподъемность 4 т., с платформой над колесами, ширина платформы 2,4 метра. Тормозная система двухпроводная, привод пневмогидравлический, тормозные механизмы всех колес барабанного типа. |
| Гидравлический генератор 3,5 кВт, 230V, 50Hz |
| Картплотер (эхолот, навигатор) |
| Система подводного видеонаблюдения |
| Увеличение глубины разработки грунта до 6,2 м. Устанавливается удлинитель стрелы, два боковых съемных понтона для остойчивости. |
| Кондиционер (устанавливается вместо аварийно-спасательного люка) |
| Шпунтовая свая ПВХ SPU 200.6.140 для берегоукрепления, любой длины до 7м, квадратный метр |
| Винтовая свая, диаметр от 57-108 мм, длина от 1,5-2,5 м. |
